四川鞍鋼冷軋汽車板
產(chǎn)品價(jià)格：電議
產(chǎn)品型號(hào)：0.10～3.50
聯(lián)系人：楊先生
電 話：028-83101028
Q Q：166867820
產(chǎn)品應(yīng)用及可供范圍
多年來，鞍鋼在冷軋汽車板的研究和生產(chǎn)上取得了很大成績(jī)，已經(jīng)成熟開發(fā)了高級(jí)表面質(zhì)量 O5 板、 高強(qiáng)含磷鋼、烘烤硬化鋼、低合金高強(qiáng)鋼等產(chǎn)品，同時(shí)具備寬幅 汽車板及 DP、TRIP、TWIP、QP 鋼等先進(jìn)高強(qiáng)鋼的生產(chǎn)能力， 其汽車鋼工藝技術(shù)達(dá)到世界先進(jìn)水平。隨著鞍鋼汽車用鋼品種的 增加和質(zhì)量的提高，鞍鋼汽車鋼用戶涵蓋了國(guó)內(nèi)所有的整車生產(chǎn) 廠及絕大部分的零部件生產(chǎn)企業(yè)，鞍鋼汽車用鋼的品牌得到了汽 車行業(yè)的認(rèn)可，不僅廣泛用于一汽、大眾汽車、長(zhǎng)城汽車、通用 汽車等國(guó)內(nèi)汽車廠家，還遠(yuǎn)銷韓國(guó)、美國(guó)、加拿大。無論從產(chǎn)量、 質(zhì)量、品種，還是從研發(fā)能力上，鞍鋼集團(tuán)都已經(jīng)成為國(guó)內(nèi)重要 的汽車板生產(chǎn)基地。
可供范圍
| 品種 | 厚度/mm | 寬度/mm | 長(zhǎng)度/mm |
| 鋼板 | 0.10～3.50 | 600～2000 | 1000～6000 |
| 鋼帶 | 0.10～3.50 | 600～2000 | — |
| 縱切鋼帶 | 0.10～3.50 | 600～1000 | — |
成卷交貨的鋼帶或縱切鋼帶，其內(nèi)徑規(guī)格為610mm±10mm或508mm±10mm

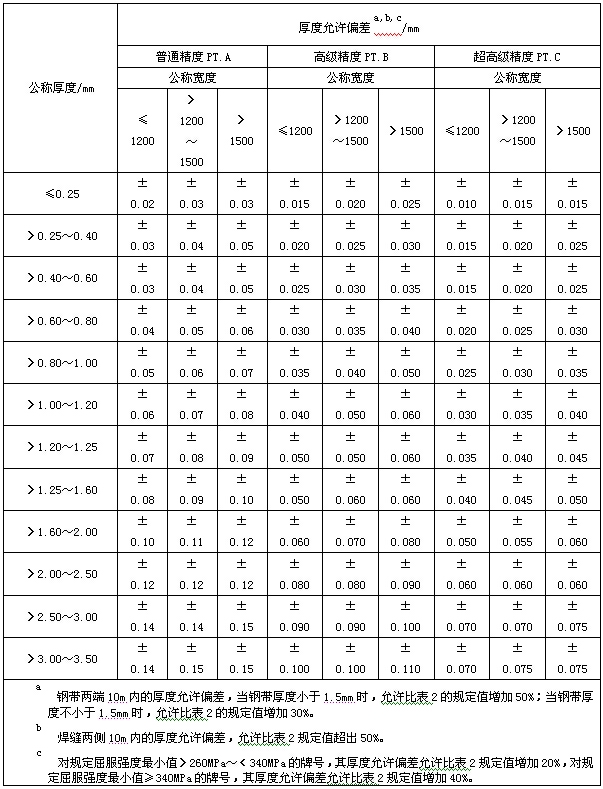

厚度允許偏差
寬度允許偏差
| 邊緣狀態(tài) | 公稱寬度/mm | 寬度允許偏差/mm，不大于 | |
| 普通精度PW.A | 高級(jí)精度PW.B | ||
| 不切邊EM | ＞800 | +20 | － |
| 切邊EC（含軋制邊ECM） | ≤1200 | +4 | +2 |
| ＞1200～1500 | +5 | +2 | |
| ＞1500 | +6 | +3 | |
不平度
| 鋼板厚度/mm | 不平度允許值/mm，不大于 | |||||
| ≤>1200 | ＞1200～1500 | ＞1500 | ||||
| 普通精度PF.A | 高級(jí)精度PF.B | 普通精度PF.A | 高級(jí)精度PF.B | 普通精度PF.A | 高級(jí)精度PF.B | |
| ＜0.7 | 10 | 5 | 12 | 6 | 14 | 7 |
| 0.7～＜1.2 | 8 | 4 | 10 | 5 | 12 | 6 |
| ≥1.2 | 7 | 3 | 8 | 4 | 10 | 5 |
對(duì)規(guī)定最小屈服強(qiáng)度小于260MPa的鋼板，按高級(jí)精度供貨時(shí)，仲裁情況下另需檢驗(yàn)波浪度，波浪度應(yīng)符合以下規(guī)定：
——當(dāng)波浪長(zhǎng)度不小于200mm時(shí)，波浪高度應(yīng)小于波浪長(zhǎng)度的1%（適用于公稱寬度小于1500mm的鋼板），或波浪長(zhǎng)度的1.5%（適用于公稱寬度不小于1500mm的鋼板）。
——當(dāng)波浪長(zhǎng)度小于200mm時(shí)，波浪高度應(yīng)小于2mm。
低碳和超低碳用鋼冷軋軟鋼系列汽車鋼鋼.-分為低碳鋼和超低碳鋼，按用途可分為一般用、沖壓用、深沖壓用、特深沖壓用、超深沖壓用，鞍鋼生產(chǎn)的低碳和超低碳冷軋鋼板。該系列鋼由于具有良好的沖壓性能、焊接性能以及較高的尺寸精度，因而被廣泛用于制造各種汽車零部件。特別是無間隙原子鋼（IF鋼） 因具有高的r值、n值和伸長(zhǎng)率，目前已大量用于門內(nèi)板、外板、行李箱蓋板、油底殼等極難沖件。牌號(hào)及用途關(guān)系如下： 牌號(hào)用途DC01（St12）一般用DC03（St13）沖壓用DC04（St14）深沖壓用DC05（St15）特深沖壓用DC06（St16）、DC07（St17）超深沖壓用
與國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)牌號(hào)對(duì)照表 標(biāo)準(zhǔn)號(hào)Q/ASB 312－2015ASTM A1008/A1008M-2015DIN 1623.1－1983 （已廢止）EN 10130－2006JIS G3141－2011GB/5213-2001牌號(hào)DC01CSA、CSB、CSCSt12DC01SPCC SPCCTa DC03DSA、DSBSt13DC03SPCD DC04DDSSt14DC04SPCESC1DC05EDDSSt15DC05SPCFSC2DC06St16DC06SPCGSC3DC07St17DC07— a 保證抗拉強(qiáng)度。表1標(biāo)準(zhǔn)號(hào)Q/ASB 311－2015ASTM A1008/A1008M-2015DIN 1623.1－1983 （已廢止）EN 10130－2006JIS G3141－2011GB/5213-2001牌號(hào)SPCCCSA、CSB、CSCSt12DC01SPCC SPCCTa SPCDDSA、DSBSt13DC03SPCD SPCEDDSSt14DC04SPCESC1SPCFEDDSSt15DC05SPCFSC2SPCGSt16DC06SPCGSC3—St17DC07— a 保證抗拉強(qiáng)度。表2
產(chǎn)品尺寸范圍 公稱厚度0.4-3.0mm，公稱寬度800-1850mm。 力學(xué)性能 力學(xué)性能按下表規(guī)定 牌號(hào)拉伸試驗(yàn)an90r90屈服強(qiáng)度ReLbMPa抗拉強(qiáng)度RmMPa以下厚度（mm）的斷后伸長(zhǎng)率A80mm（L0=80mm，b=20mm）/%＜0.40.4～＜0.60.6～＜1.01.0～＜1.6≥1.6＜2.0≥2.0不小于DC01（St12）c130～280270～4102628303234－－－DC03（St13）120～240270～3703032343536－1.31.1DC04（St14）120～210270～35034363839400.181.61.4DC05（St15）110～180270～33036384040410.201.91.7DC06（St16）≤170270～33037394141420.222.11.9DC07（St17）≤150 250～31038424444440.232.52.3 注：DC01、DC03、DC04為時(shí)效用鋼，長(zhǎng)時(shí)間的存放，將會(huì)產(chǎn)生力學(xué)性能的變化，特別是降低冷沖壓性能，建議需方盡快使用。a 拉伸試樣取橫向。b 無明顯屈服時(shí)采用RP0.2。c 經(jīng)供需雙方協(xié)商。當(dāng)厚度≤0.7mm，并＞0.50mm時(shí)，本規(guī)定最大屈服強(qiáng)度值允許提高20MPa，當(dāng)厚度≤0.50mm時(shí)，該值允許提高40MPa。表1牌號(hào)拉伸試驗(yàn)a<!--[if !vml]--><!--[endif]-->[if gte mso 9]>值b屈服強(qiáng)度ReLcMPa抗拉強(qiáng)度RmMPa以下厚度（mm）的斷后伸長(zhǎng)率A50mm（L0=50mm，=25mm）/%0.25～＜0.30.3～＜0.40.4～＜0.60.6～＜1.01.0～＜1.61.6～＜2.5≥2.50.5～1.6不小于SPCC—d≥27028313436373839—SPCD≤240≥27030333638394041—SPCE≤220≥27032353840414243—SPCF≤210≥270——4042434445—SPCG≤190≥270——42444546—1.8SPCC、SPCD和SPCE為時(shí)效用鋼，長(zhǎng)時(shí)間的存放，將會(huì)產(chǎn)生力學(xué)性能的變化，特別是降低冷沖壓性 能，建議需方盡快使用。a 拉伸試樣取縱向。b =（r90+2r45+r0）/4。c 無明顯屈服時(shí)采用RP0.2。d 根據(jù)需方要求，并在合同中注明，可對(duì)屈服強(qiáng)度進(jìn)行檢驗(yàn)，結(jié)果填入質(zhì)量證明書中。表2 拉伸應(yīng)變痕 低碳鋼通常會(huì)發(fā)生時(shí)效，導(dǎo)致屈服強(qiáng)度上升，伸長(zhǎng)率下降，加工過程中可能產(chǎn)生桔皮，表面粗糙等缺陷，因此需規(guī)定各牌號(hào)的拉伸應(yīng)變痕保證時(shí)間。各牌號(hào)拉伸應(yīng)變痕按下表的規(guī)定。 牌號(hào)拉伸應(yīng)變痕要求DC01(St12) 、SPCC表面的鋼板和鋼帶，保證出廠后3個(gè)月內(nèi)不出現(xiàn)拉伸應(yīng)變痕DC03(St13)、 SPCD在出廠后6個(gè)月內(nèi)，保證不出現(xiàn)拉伸應(yīng)變痕DC04(St14)、SPCE在出廠后6個(gè)月內(nèi)，保證不出現(xiàn)拉伸應(yīng)變痕DC05(St15)、DC06(St16)、DC07(St17) 、SPCF、SPCG保證使用時(shí)不出現(xiàn)拉伸應(yīng)變痕
表面質(zhì)量 鞍鋼積極組織生產(chǎn)超高級(jí)精整表面質(zhì)量鋼板（O5板），并實(shí)現(xiàn)了穩(wěn)定批量供貨，極大地滿足了汽車用戶的需求。目前鞍鋼生產(chǎn)的低碳及超低碳鋼板不僅被廣泛地用于制作汽車的內(nèi)部零件，而且還被大量用作表面質(zhì)量要求高的轎車及客車的門外板、行李箱蓋板、側(cè)圍外板、頂蓋等大型外覆蓋件等汽車 的外覆蓋件，使用效果良好。鋼板表面質(zhì)量分為三個(gè)級(jí)別，以滿足不同用途需求。如下表所示： 級(jí)別名稱特征FB（O3）較高級(jí)表面不影響成形性及涂、鍍附著力的缺陷，如小氣泡、小劃痕、小輥印、輕微劃傷及氧化色等允許存在。FC（O4）高級(jí)表面鋼板兩面中較好的一面必須對(duì)缺陷進(jìn)一步限制，無目視明顯可見的缺陷，另一面應(yīng)達(dá)到FB表面的要求。FD（O5）超高級(jí)表面鋼板兩面中較好的一面必須對(duì)缺陷進(jìn)一步限制，即不影響涂漆后或電鍍后的外觀質(zhì)量，另一面應(yīng)達(dá)到FB表面的要求。 |
加磷高強(qiáng)度用鋼
含磷（P）高強(qiáng)鋼是分為低碳含磷鋼和超低碳含磷鋼，分別在低碳鋼、超低碳鋼的基礎(chǔ)上，同時(shí)添加P等固溶強(qiáng)化元素，起到固溶強(qiáng)化的效果。從而生產(chǎn)出的深沖性和高強(qiáng)度相結(jié)合的理想汽車板。這種鋼板可使汽車沖壓件的厚度適當(dāng)減薄，能降低汽車的自重，獲得良好的經(jīng)濟(jì)效益。既可用于制作車門外板、頂蓋等外覆蓋件，也可制作橫梁、縱梁等加強(qiáng)件和結(jié)構(gòu)件。 與國(guó)內(nèi)外相關(guān)標(biāo)準(zhǔn)牌號(hào)對(duì)照表 標(biāo)準(zhǔn)號(hào)Q/ASB 89.8-2015EN 10268-2006（已作廢）JFS A2001-2008SEW 094-1987牌號(hào)180P2—JSC340WZStE220PHC180PHC180P——220P2—JSC390WZStE260PHC220PHC220P——260P2—JSC440WZStE300PHC260PHC260P——HC300PHC300P—— 表1
標(biāo)準(zhǔn)號(hào)Q/ASB 89.3-2015GB/T 20564.3-2007EN 10268-2006+A1-2013SAE J2340-1999JFS A 2001-2008牌號(hào)170P1(CR180IF)CR180IF-180ATJSC340PHC180Y-HC180Y--210P1(CR220IF)CR220IF-210ATJSC390PHC220Y-HC220Y--250P1(CR260IF)CR260IF-250ATJSC440PHC260Y-HC260Y-- 表2 產(chǎn)品尺寸范圍 公稱厚度 0.54~3.0mm，公稱寬度780~1700mm,超出上述規(guī)格范圍但厚度不超過3.0mm的可以協(xié)商試制。 力學(xué)性能 低碳含磷鋼力學(xué)性能 牌號(hào)拉伸試驗(yàn)an90dr90d屈服強(qiáng)度bReL/MPa抗拉強(qiáng)度Rm/MPa斷后伸長(zhǎng)率c/%A80㎜（L0=80mm，b=20mm）不小于180P2180～280≥34030——HC180P180～230280～360340.171.6220P2220～320≥38028——HC220P220～270320～400320.16—260P2260～360≥44026——HC260P260～320360～44029——HC300P300～360400～48026——a 試樣取橫向。 b 無明顯屈服時(shí)采用Rp0.2。 c 厚度不大于0.7mm時(shí)，斷后伸長(zhǎng)率最小值可降低2％（絕對(duì)值）。 d 厚度不小于1.6mm且小于2.0mm時(shí)，r90值允許降低0.2。厚度不小于2.0mm時(shí)，n90值和r值不做要求。
超低碳含磷鋼力學(xué)性能 牌號(hào)拉伸試驗(yàn)an90dr90d屈服強(qiáng)度Rp0.2/MPa抗拉強(qiáng)度Rm/MPa斷后伸長(zhǎng)率A50㎜b、c/%（Lo=50mm，b=25mm）不小于170P1(CR180IF)180～240≥340380.191.7210P1(CR220IF)220～280≥370340.171.5250P1(CR260IF)260～320≥40032--注1：r值是在15%應(yīng)變時(shí)計(jì)算得到的，均勻延伸小于15%時(shí)，按均勻延伸結(jié)束時(shí)的應(yīng)變值進(jìn)行計(jì)算。 注2：n值是在10%～20%應(yīng)變范圍內(nèi)計(jì)算得到的，均勻延伸小于20%時(shí)，計(jì)算的應(yīng)變范圍為10%至均勻延伸結(jié)束。a 試樣取橫向。b 當(dāng)產(chǎn)品公稱厚度大于0.50mm，但不大于0.70mm時(shí)，斷后伸長(zhǎng)率允許下降2%（絕對(duì)值）；當(dāng)產(chǎn)品公稱厚度不大于0.50mm時(shí)，斷后伸長(zhǎng)率允許下降4%（絕對(duì)值）。 c 用戶特殊要求，經(jīng)協(xié)商可選用括號(hào)中指標(biāo)。d 厚度小于0.5mm時(shí)，n90值和r90值不做要求。厚度大于2.0mm時(shí)，r90值允許降低0.2。 表1
牌號(hào)拉伸試驗(yàn)an90dr90d屈服強(qiáng)度Rp0.2/MPa抗拉強(qiáng)度Rm/MPa斷后伸長(zhǎng)率A50㎜b、c/%（Lo=80mm，b=20mm）不小于HC180Y180～230340～400350.191.7HC220Y220～270350～420330.181.6HC260Y260～320380～440310.171.4注1：r值是在15%應(yīng)變時(shí)計(jì)算得到的，均勻延伸小于15%時(shí)，按均勻延伸結(jié)束時(shí)的應(yīng)變值進(jìn)行計(jì)算。 注2：n值是在10%～20%應(yīng)變范圍內(nèi)計(jì)算得到的，均勻延伸小于20%時(shí)，計(jì)算的應(yīng)變范圍為10%至均勻延伸結(jié)束。a 試樣取橫向。 b 當(dāng)產(chǎn)品公稱厚度大于0.50mm，但不大于0.70mm時(shí)，斷后伸長(zhǎng)率允許下降2%（絕對(duì)值）；當(dāng)產(chǎn)品公稱厚度不大于0.50mm時(shí)，斷后伸長(zhǎng)率允許下降4%（絕對(duì)值）。c 用戶特殊要求，經(jīng)協(xié)商可選用括號(hào)中指標(biāo)。 d 厚度小于0.5mm時(shí)，n90值和r90值不做要求。厚度大于2.0mm時(shí)，r90值允許降低0.2。 表2 拉伸應(yīng)變痕 低碳含磷鋼拉伸應(yīng)變痕室溫儲(chǔ)存條件下，表面質(zhì)量要求為FC和FD的退火及平整的鋼板和鋼帶自生產(chǎn)完成之日起6個(gè)月內(nèi)使用時(shí)不應(yīng)出現(xiàn)拉伸應(yīng)變痕。 超低碳含磷鋼拉伸應(yīng)變痕室溫儲(chǔ)存條件下，退火及平整的鋼板和鋼帶使用時(shí)不應(yīng)出現(xiàn)拉伸應(yīng)變痕。 表面質(zhì)量 級(jí)別名稱特征FB（O3）較高級(jí)表面不影響成形性及涂、鍍附著力的缺陷，如小氣泡、小劃痕、小輥印、輕微劃傷及氧化色等允許存在。FC（O4）高級(jí)表面鋼板兩面中較好的一面必須對(duì)缺陷進(jìn)一步限制，無目視明顯可見的缺陷，另一面應(yīng)至少達(dá)到FB表面的要求。FD（O5）超高級(jí)表面鋼板兩面中較好的一面必須對(duì)缺陷進(jìn)一步限制，即不影響涂漆后或電鍍后的外觀質(zhì)量，另一面應(yīng)至少達(dá)到FB表面的要求。 |
- 供需博弈加劇 建材成交收斂 國(guó)內(nèi)建筑鋼材價(jià)格短期窄幅震蕩 2026-05-11
- 5月上旬螺紋鋼均價(jià)周漲 2.17% 成本高位支撐行情走強(qiáng) 2026-05-10
- 5月7日成都中板市場(chǎng)價(jià)格持穩(wěn) 短期預(yù)計(jì)維持震蕩運(yùn)行 2026-05-07
- 西南建筑鋼材市場(chǎng)迎強(qiáng)勢(shì)上漲 期現(xiàn)共振推動(dòng)價(jià)格偏強(qiáng)震蕩 2026-05-07
- 西南建筑鋼材：四大利好托底 今日穩(wěn)中偏強(qiáng)運(yùn)行 2026-05-06
- 區(qū)域供應(yīng)缺口下五月熱卷的價(jià)格支撐邏輯 2026-04-30
- 節(jié)后預(yù)測(cè)：五一節(jié)后 預(yù)計(jì)熱軋帶鋼市場(chǎng)價(jià)格或?qū)⒕S持高位震蕩運(yùn)行 2026-04-30
- 數(shù)據(jù)：鍍鋅及彩涂板卷庫(kù)存繼續(xù)小幅去化 價(jià)格震蕩偏強(qiáng)（4.24-4.30） 2026-04-30
- 中厚板小幅上漲 預(yù)計(jì)下周中厚板價(jià)格窄幅震蕩為主 2026-04-30
- 數(shù)據(jù)：鋼管社庫(kù)總體增加 需求減少 2026-04-30
- 京津冀冷軋價(jià)格部分上漲 冷熱價(jià)差收窄 2026-04-30
- 全國(guó)鍍鋅板卷價(jià)格小幅上漲 節(jié)前出貨不佳 2026-04-30
- 京津冀中厚板價(jià)格小幅上調(diào) 預(yù)計(jì)明日京津冀中板持穩(wěn)運(yùn)行 2026-04-30
- 2026 年 4 月 30 日全國(guó)熱軋板卷價(jià)格小幅上漲 節(jié)后偏強(qiáng)運(yùn)行 2026-04-30
- 2026 年 4 月 30 日全國(guó)熱軋帶鋼價(jià)格窄幅上調(diào) 節(jié)后或穩(wěn)中上行 2026-04-30
- 2026 年 4 月 30 日全國(guó)鋼價(jià)指數(shù)全線收漲 板材領(lǐng)漲 區(qū)域價(jià)差持續(xù)收窄 2026-04-30
- 2026 年 4 月 30 日成都中板價(jià)格持穩(wěn) 供需偏弱博弈 短期震蕩運(yùn)行 2026-04-30
- 盛世鋼聯(lián)早報(bào)：西南建筑鋼材早盤價(jià)格預(yù)計(jì)震蕩偏弱運(yùn)行 2026-04-29
- 4月27日成都建筑鋼材現(xiàn)貨盤整運(yùn)行 成交偏弱明日或以穩(wěn)為主 2026-04-27
- 四川鋼材：礦工鋼的優(yōu)缺點(diǎn)及應(yīng)用范圍 2026-04-16
