四川鞍鋼熱鍍鋅汽車鋼

2025-05-20 102

    產品價格：

    產品型號：

    聯系人：楊先生

    電 話：028-83101028

    郵 箱：[email protected]

    Q Q：166867820


產品應用及可供范圍

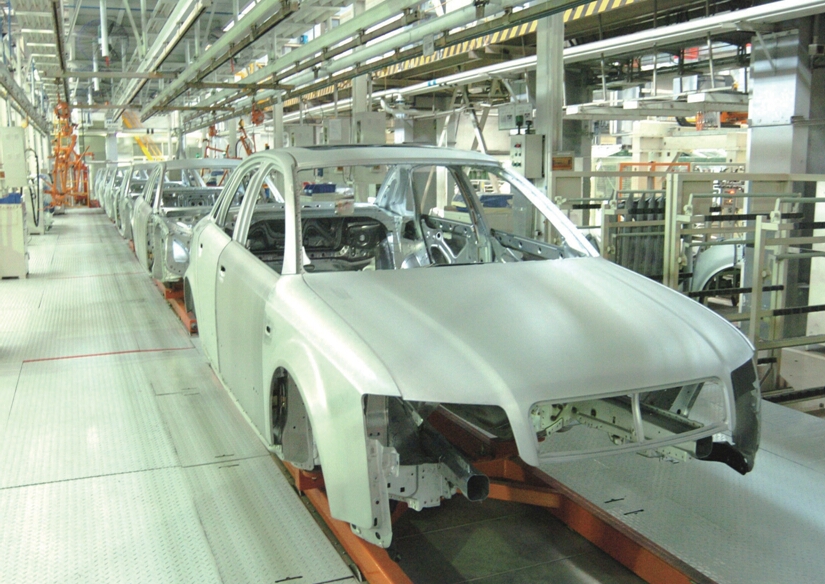

鞍鋼熱鍍鋅汽車鋼以低碳和超低碳熱鍍鋅鋼帶、冷成型用高強度熱鍍鋅鋼帶兩大系列為主。低碳和超低碳熱鍍鋅鋼帶，由于具有良好的沖壓性能、焊接性能以及較高的表面質量，因而被廣泛用于制造各種汽車零部件。特別是超低碳熱鍍鋅因具有良好的綜合使用性能，目前已大量用于門內板、外板、油底殼等變形復雜的沖件。冷成型用高強度熱鍍鋅鋼帶包含了高強度無間隙原子鋼、高強度烘烤硬化鋼、高強度低合金鋼，其特點是不僅具有較高的強度和良好的成形性，還具有優異的耐蝕性，越來越多用于車身內外板、結構件等變形較復雜、強度要求高的零件，目前，鞍鋼產品供給比亞迪、長城、宇通客車等國內汽車廠家。

產品特點

產品特點及用途、應用如下表

品名牌號執行標準用途及應用范圍產品特點
低碳和超低碳用鋼DX51D+Z DX52D+Z DX53D+Z DX54D+Z DX56D+Z DX57D+ZQ/ASB 385一般用、沖壓用、深沖壓用沖壓性能好
冷成型用高強度熱鍍鋅鋼帶（高強度無間隙原子鋼）180YD HX220YD HX260YD HX300YDQ/ASB 391冷成型用沖壓性能好
冷成型用高強度熱鍍鋅鋼帶（高強度烘烤硬化鋼）HX180BD HX220BD HX260BD HX300BD HX340BDQ/ASB 391冷成型用沖壓性能好
冷成型用高強度熱鍍鋅鋼帶（高強度低合金鋼）HX260LAD HX300LAD HX340LAD HX380LAD HX420LADQ/ASB 391冷成型用強韌性好



允許偏差

鋼板和鋼帶的厚度允許偏差應符合下表的規定

單位:mm

公稱厚度/mm厚度允許偏差/mm
普通精度 PT.A高級精度 PT.B超高級精度 PT.C
公稱寬度公稱寬度公稱寬度
≤1200＞1200 ～1500＞1500≤1200＞1200～1500＞1500≤1200＞1200 ～1500＞1500
0.30～0.40±0.04±0.05±0.06±0.030±0.035±0.040±0.020±0.025±0.030
＞0.40～0.60±0.04±0.05±0.06±0.035±0.040±0.045±0.020±0.025±0.030
＞0.60～0.80±0.05±0.06±0.07±0.040±0.045±0.050±0.025±0.030±0.035
＞0.80～1.00±0.06±0.07±0.08±0.045±0.050±0.060±0.030±0.035±0.040
＞1.00～1.20±0.07±0.08±0.09±0.050±0.060±0.070±0.035±0.040±0.045
＞1.20～1.60±0.08±0.09±0.10±0.060±0.070±0.080±0.050±0.055±0.060
＞1.60～2.00±0.11±0.13±0.14±0.070±0.080±0.090±0.060±0.065±0.070
＞2.00～2.50±0.13±0.15±0.16±0.090±0.100±0.110±0.070±0.075±0.080
＞2.50～3.00±0.15±0.17±0.18±0.110±0.120±0.130±0.085±0.085±0.090


按美國標準訂貨或生產的產品厚度偏差應符合下表中特殊精度的厚度允許偏差的規定。



單位:mm

公稱厚度/mm特殊精度PT.M
公稱寬度/mm
≤1500＞1500
≤0.4±0.035±0.035
＞0.40～1.00±0.035±0.035
＞1.00～1.50±0.050±0.050
＞1.50～2.00±0.060±0.060
＞2.00～2.50±0.120±0.150
＞2.50～3.00±0.150±0.170

注：按標準Q/ASB 385、Q/ASB 420訂貨的產品，厚度測量部位距邊部不小于40mm，其它產品距邊部不小于25mm。


鋼板和鋼帶的寬度允許偏差應符合下表的規定



單位:mm

公稱寬度/mm寬度允許偏差/mm
普通精度PW.A高級精度PW.B
≤1200+5+2
＞1200～1500+6+2
＞1500+7+3
高級精度需經供需雙方協商。




鋼板的不平度應符合下表的規定

單位:mm

規定的最小屈服強度MPa鋼板厚度/mm不平度允許值a/mm，不大于
≤1200＞1200~1500＞1500
普通精度PF.A高級精度PF.B普通精度PF.A高級精度PF.B普通精度PF.A高級精度PF.B
＜280＜0.7105126158
0.7～＜1.684105157
≥1.683104156
≥280＜0.71381592012
0.7～＜1.61061381910
≥1.6105136199
a   當用戶要求時，浪高/浪間距應不大于4%（普通精度）或2%（高級精度）。

當用戶對鋼帶的不平度有要求時，在消除鋼帶弓形后，表10規定值也適用于用戶從鋼帶切成的鋼板。

低碳和超低碳鋼


產品特點及應用

分類項目類別代號
按用途和性能級別分類普通用DX51D  SGCC
沖壓用DX52D
深沖壓用DX53D SGCD1
DX54D  SGCD2 SGCD3
超深沖壓用DX56D SGCD4
DX57D



與國內外相關標準牌號對照表

標準Q/ASB 385-2016Q/ASB 10-2014Q/ASB 387-2014
牌號DX51DCSA、CSB、CSCSGCC
DX52DFSA、FSB—
  DX53DDDSA、DDSCSGCD1
DX54D—SGCD2、SGCD3
DX56DEDDSSGCD4
DX57D

表1

標準Q/ASB 385-2016ASTM A653/A653M-15 EN 10346：2015JIS G 3302：2010+A1：2012
牌號DX51DCSA、CSB、CSCDX51DSGCC
DX52DFSA、FSBDX52D—
DX53DDDSA、DDSCDX53DSGCD1
DX54D—DX54D
SGCD3
DX56DEDDSDX56DSGCD4
DX57DDX57D

表2

力學性能和工藝性能

鋼帶的力學性能（橫向）按下表規定

牌號拉伸試驗an90r90
屈服強度b ReL或ReH
MPa		抗拉強度Rm
MPa		斷后伸長率A80mm /%
（L0=80mm，b=20mm）
DX51D-270～500≥22——
DX52D140～300270～420≥26——
DX53D140～260270～380≥30——
DX54D120～220260～350≥36≥0.18≥1.6
DX56D120～180260～350≥39≥0.21≥1.9
DX57D120～170260～350≥41≥0.22≥2.1
DX51D～DX57D拉伸試樣取橫向。當沒有明顯的屈服時，屈服強度取RP0.2，否則DX系列取ReL，S系列取ReH。



工藝性能

鋼板和鋼帶的鍍層附著性應采用適當?shù)脑囼灧椒ㄟM行試驗，試驗方法由供方選擇。推薦的試驗方法見下表。

鋅層附著性能試驗彎曲壓頭直徑

牌號彎曲壓頭直徑（b≥100mm）/mm
DX51D、DX52D、DX53D
DX54D、DX56D、DX57D		0



力學性能按下表規定

牌號拉伸試驗a
下屈服強度b ReL/MPa抗拉強度Rm/MPa斷后伸長率A50mm/%
（L0=50mm，b=25mm）
不小于
SGCC205270-
SGCD1-27038
SGCD2-27040
SGCD3-27042
SGCD4-27044

a   拉伸試樣取縱向。

b   當沒有明顯的屈服時，屈服強度取p0.2。


    鋼板和鋼帶進行鍍層附著性試驗的彎曲壓頭直徑應符合下表規定，試樣方向取縱向，試樣的寬度為75mm～125mm，試樣長度約為寬度2倍。試驗后試樣的外表面不得有鋅層脫落，基板不應有肉眼可見的裂紋或斷裂。但鋅層的裂痕是允許的。試樣邊部起5mm內的鋅層 脫落不予考慮。


鋅層附著性能試驗彎曲壓頭直徑

牌號180°彎曲壓頭直徑a（b≥100mm）/mm
SGCC、SGCD1、SGCD2、SGCD3、SGCD40

鍍層厚度和重量

鍍層等效厚度與鍍層重量的換算公式為：雙面鍍層等效厚度＝雙面鍍層重量（g/m2）/7.1（g/m3）×10-3。常用的鍍層重量級別及其鍍層等效厚度見下表。

鍍層重量代號雙面鍍層厚度/mm最小鍍層重量/（g/m2）鋼種
雙面三點平均值雙面單點最小值單面單點最小值
Z600.008605121DX51D
DX52D
DX53D
DX54D
DX56D
DX57D
Z800.011806828
Z900.013907530
Z1000.0141008536
Z1200.01712010241
Z1400.02014012050
Z1500.02115012860
Z1800.02518015362
Z2000.02820017071
Z2200.03122018775
Z2250.03222519579
Z2500.03525021386
Z2700.03827023494
Z2750.039275235107
Z3050.043305275110
Z3500.049350300135

表1

鍍層重量
代號		雙面鍍層厚度
/mm		最小鍍層重量/（g/m2）鋼種
雙面三點平均值雙面單點最小值單面單點最小值
Z060.008605121SGCC
SGCD1
SGCD2
SGCD3
SGCD4
Z080.011806828
Z090.013907530
Z100.0141008536
Z120.01712010241
Z140.02014012050
Z150.02115012860
Z180.02518015362
Z200.02820017071
Z220.03122018775
Z250.03525021386
Z270.03927523494
Z300.043305275110
Z350.049350300135

表2

表面質量

表面質量分級如下

級別bri">名稱特                  征
FA普通級鋼板和鋼帶表面允許有輕微的小腐蝕點、印痕、褶邊、色差、暗點、劃痕和輕微鈍化斑點，可能會出現拉矯紋或鋅流波痕。
FB較高級僅適用于S表面結構。鋼板和鋼帶表面小范圍內允許存在輕微的拉矯紋、平整壓痕、劃痕、鋅流波痕、輕微鈍化缺陷及一種鋅花結構缺陷；鋼板和鋼帶的另一面應達到FA級表面。
FC高級僅適用于S表面結構。鋼板和鋼帶兩面中較好的一面不會影響噴漆后表面的均勻性，鋼板和鋼帶的另一面應達到FB級表面。



拉伸應變痕

通常鋼板和鋼帶在供方進行冷平整以避免在冷變形時產生拉伸應變痕，但在冷平整后的一段時間內還會重新出現拉伸應變痕，因此用戶應在產品交貨后盡快使用，鋼廠保證的拉伸應變痕時效期應滿足下表的規定。

拉伸應變痕要求

bri">牌號bri">拉伸應變痕時效

DX51D

DX52D

bri">此類鋼種易產生拉伸應變痕，F(xiàn)B、FC表面的鋼板和鋼帶，保證出廠后1個月內不出現拉伸應變痕。

DX54D

DX56D

DX57D

bri">在出廠后6個月內，保證不出現拉伸應變痕。

表1

牌號拉伸應變痕時效
SGCC、SGCD1此類鋼種易產生拉伸應變痕，F(xiàn)B、FC表面的鋼板和鋼帶，保證出廠后10周內不出現拉伸應變痕。
SGCD2、SGCD3、SGCD4在出廠后6個月內，保證不出現拉伸應變痕。

表2

表面處理

鋼板和鋼帶表面通常經耐指紋或鈍化或涂油處理。需方特殊要求時，可不做表面處理交貨，但因不做表面處理發生的銹蝕及各種擦傷等不予保證。

環保鈍化和環保耐指紋處理的鋼板和鋼帶可符合相應標準表面處理要求。

冷成型高強度鋼

鋼帶的分類和代號


分類項目類別代號
按種類分類高強度無間隙原子鋼HX180YD HX220YD HX260YD HX300YD
高強度烘烤硬化鋼HX180BD HX220BD HX260BD HX300BD HX340BD
高強度低合金鋼HX260LAD HX300LAD HX340LAD HX380LAD HX420LAD




力學性能

鋼帶的力學性能（橫向）

牌號屈服強度RP0.2/MPa烘烤硬化指數BH2/MPa抗拉強度Rm/MPa斷后伸長率A80㎜b/%塑性應變比r90c應變硬化指數n90
HX180YD180～240
330～39034≥1.7<≥0.18
HX220YD220～280-340～420≥32≥1.5≥0.17



HX260YD260～320-380～440≥30≥1.4≥0.16
HX300YD300～360-390～470≥27≥1.3≥0.15
HX180BD180～240≥35290～360≥34≥1.5≥0.16
HX220BD220～280≥35320～400≥32≥1.2≥0.15
HX260BD260～320≥35360～440≥28--
HX300BD300～360≥35400～480≥26--
HX340BD340～400≥35440～520≥24--
HX260LAD260～330-350～430≥26--
HX300LAD300～380-380～480≥23--
HX340LAD340～420-410～510≥21--
HX380LAD380～480-440～560≥19--
HX420LAD420～520-470～590≥17--
如果有明顯的屈服，使用下屈服強度ReL。 b  當厚度&le0.5mm時，斷后伸長率減少4%（絕對值），厚度＞0.5mm～＜0.7mm時，斷后伸長率減少2%（絕對值）。c   當厚度＞1.5mm時，r90值再降低0.2。


鋼帶的鍍層附著性

應采用適當?shù)脑囼灧椒ㄟM行試驗，試驗方法由供方選擇。推薦的試驗方法見下表。

推薦的鋼板和鋼帶的鍍層附著性試驗

鋼帶可按 GB/T 232或Q/ASB 17的要求進行鍍層附著性能試驗，試驗的彎曲壓頭直徑參見下表的規定。鍍層附著性能試驗試樣距產品邊部距離至少為50mm，試樣可取橫向或縱向。試驗后試樣的外表面不得有鍍層脫落，但基板和鍍層的裂痕是允許的。試樣邊部起5mm內的鍍層脫落不予考慮。


鋅層附著性能試驗彎曲壓頭直徑


牌號彎曲壓頭直徑a（b≥100mm）/mm
公稱厚度＜1.5mm公稱厚度1.5～3.0mm
HX180YD、HX180BD0
HX220YD、HX220BDa
HX260YD、HX260BD、HX260LAD2a
HX300YD、HX300BD、HX300LAD2a3a
HX340BD、HX340LAD3a4a
HX380LAD3a4a
HX420LAD3a4a
a   仲裁試驗時試樣的寬度b=100mm。




鍍層厚度和重量

鋅層等效厚度與鋅層重量的換算公式為：雙面鋅層等效厚度＝雙面鋅層重量（g/m2）/7.1（g/m3）×10-3。常用的鋅層重量級別及其鋅層等效厚度見下表。


鋅層重量代號雙面鋅層厚度/mm最小鋅層重量/（g/m2）
雙面三點平均值雙面單點最小值單面單點最小值
Z600.008605121
Z800.011806828
Z900.013907530
Z1000.0141008536
Z1200.01712010241
Z1400.02014012050
Z1500.02115012860
Z1800.02518015362
Z2000.02820017071
Z2200.03122018775
Z2250.03222519579
Z2500.03525021386
Z2700.03827023494
Z2750.039275235107
Z3050.043305275110
Z3500.049350300135




表面質量

表面質量分級如下


級別代號特                征
普通級FA鋼帶表面允許有輕微的小腐蝕點、印痕、褶邊、色差、暗點、劃痕、凹陷、帶痕和輕微鈍化斑點，可能會出現拉矯紋、流痕或橫折印。
較高級FB僅適用于S表面結構。鋼帶表面小范圍內允許存在輕微的拉矯紋、劃痕、流痕、光整印痕、壓痕、輕微鈍化缺陷及一種表面結構缺陷。鋼帶的另一面應達到FA級表面。
高級FC僅適用于S表面結構。鋼帶兩面中較好的一面不會影響噴漆后表面的均勻性。鋼帶的另一面應達到FB級表面。




拉伸應變痕

通常鋼帶在供方進行冷平整以避免在冷變形時產生拉伸應變痕，但在冷平整后的一段時間內還會重新出現拉伸應變痕，因此需方應在產品交貨后盡快使用，鋼廠保證的拉伸應變痕時效期應滿足下表規定。


拉伸應變痕要求


牌號拉伸應變痕時效
HX180BD、HX220BD、HX260BD、HX300BD、HX340BD此類鋼種易產生拉伸應變痕，F(xiàn)B、FC表面的鋼帶，保證出廠后3個月內不出現拉伸應變痕。
HX260LAD、HX300LAD、HX340LAD、HX380LAD、HX420LAD此類鋼種易產生拉伸應變痕，F(xiàn)B、FC表面的鋼帶，保證出廠后6個月內不出現拉伸應變痕。




表面處理

1、鋼帶表面通常經耐指紋或鈍化或涂油處理。需方特殊要求時，可不做表面處理交貨,但因不做表面處理發生的銹蝕及各種擦傷等不予保證。

2、環保鈍化和環保耐指紋處理的鋼帶可符合Q/ASB391的表面處理要求。
