一、定義與概述

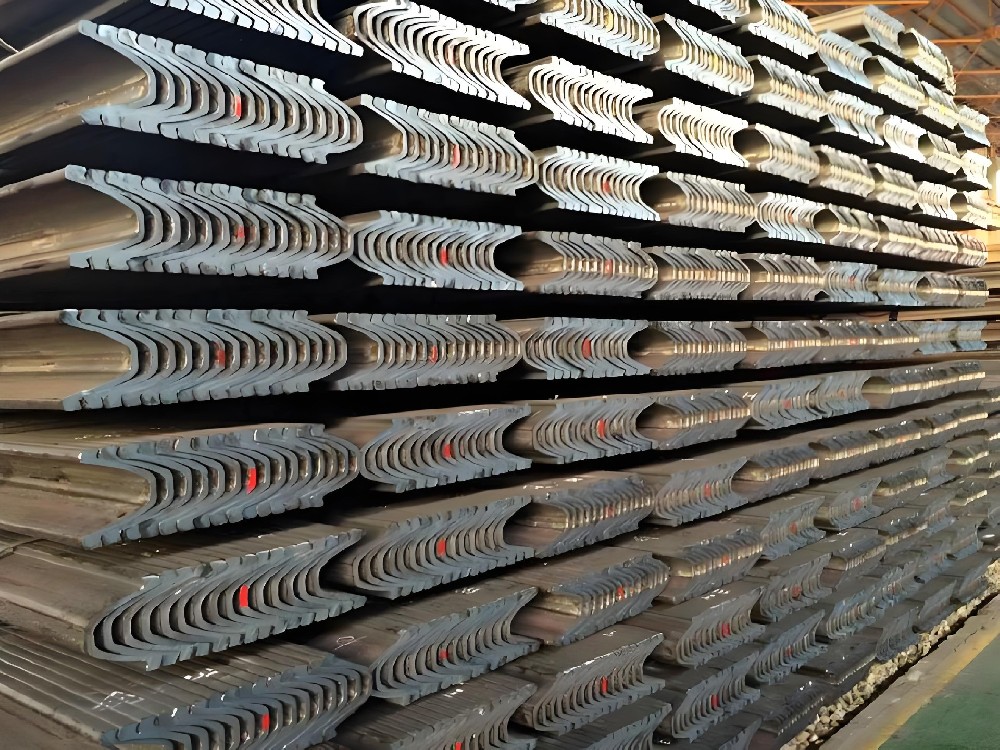

礦用U型鋼是一種橫截面呈“U”形的熱軋型鋼，主要用于煤礦巷道支護，屬于被動支護體系。其抗拉強度、抗壓強度及韌性均較高，可多次重復使用，廣泛應用于深部復雜巷道、松軟煤層巷道的二次支護及穿山隧道支撐。

二、核心特點

1. 力學性能優異

• 抗拉強度≥575MPa，屈服強度≥400MPa，伸長率≥26%，沖擊功≥54J（20℃）。

2. 可縮性與穩定性

• 適應圍巖變形，通過壁后充填實現均勻受壓，避免支架破壞。

3. 環保經濟

• 回收復用率高，減少坑木使用，降低環境負擔。

三、型號與規格

根據國標GB/T 4697-2008，我國礦用U型鋼主要型號包括：

• U18（腰定位，承載力低，現較少生產）

• U25（腰定位）

• U29（耳定位）

• U36（耳定位，主流型號）

• U40（新增型號，承載能力更強）

典型參數（以U36為例）：

• 高度：138mm

• 寬度：31.5mm

• 厚度：17mm

• 理論重量：35.87kg/m

• 抗彎截面模量：1244.75cm3

四、結構組成

1. 頂梁

• 圓弧拱形設計，單節或多節組合，適應不同巷道斷面。

2. 柱腿

• 三種形式：上部圓弧+下部直線、全曲線單曲率、全曲線雙曲率，底部焊接底座。

3. 連接件

• 卡纜或螺栓夾板，提供預緊力，確保摩擦阻力穩定。

4. 架間拉桿

• 增強支架縱向穩定性，形成整體支撐結構。

5. 背襯材料

• 巖石或木楔填充，改善受力分布。

五、應用場景

1. 煤礦巷道支護

• 深部復雜巷道、松軟煤層巷道的二次支護。

2. 隧道工程

• 穿山隧道的臨時或永久性支撐。

3. 特殊工況

• 采準巷道交岔點、高應力區域的強化支護。

六、優勢對比

七、安裝與維護

1. 安裝流程

• 放線定位→挖柱窩→立柱→上頂梁→連接件固定→架間拉桿加固→背襯填充。

2. 關鍵控制

• 支架垂直度偏差≤1°，扭斜度偏差≤5°，棚距誤差±50mm。

3. 維護要點

• 定期檢查焊縫、連接件松動情況，及時補強或更換。

八、行業標準與技術趨勢

• 標準依據：GB/T 4697-2008《礦山巷道支護用熱軋U型鋼》。

• 技術發展：

• 智能化監測：集成傳感器實時監測支架應力與圍巖變形。

• 復合材料：探索高強輕質合金替代傳統鋼材，提升耐腐蝕性。

九、常見問題

• Q：U型鋼與槽鋼有何區別？
  A：U型鋼截面為“U”形，專用于礦井支護；槽鋼為“凹槽形”，多用于建筑結構，力學性能側重不同。

• Q：如何選擇U型鋼型號？
  A：根據巷道斷面、圍巖壓力及地質條件選擇，U36適用于大斷面深部巷道，U29適合中等壓力環境。

如需更詳細技術參數或施工案例，可參考《巖石力學與工程學報》相關論文或企業技術文檔。
